概述

    FS310 是由 TT Electronics 旗下的 OPTEK Technology 开发的一款革命性的光学传感器，属于 FlexSense® I 系列。这款增量式光学编码器拥有高度灵活性和可编程性，能够与多种直径的码盘以及线性条带配合使用，支持不同的分辨率。


产品特性

  • 封装类型：QFN 封装，尺寸为 5mm x 5mm x 0.65mm。
  • 透射与反射变体：FS310 提供透射（FS210）和反射（FS310）两种变体。
  • 用户可编程：高分辨率光感像素阵列，快速定制，加速产品上市时间。
  • 四倍和索引跟踪尺寸可定制。
  • 模拟或数字的四倍跟踪输出。
  • 兼容高达 1,200 线/英寸的码轮分辨率 或 15mm 光学半径下的 4,096 PPR（每转脉冲数）。
  • 自动配置：简化组装和对齐过程。
  • 闭环 LED 驱动控制。
  • 内置红外 LED（FS310 独有）。
  • 诊断功能：高温故障、LED 驱动控制环超出规定、上电复位、码盘偏心等。
  • I2C 接口。
  • 工作温度范围：-40°C 至 +125°C。
  • 片上四倍插值（2x, 4x, 8x）和分频（2 的幂次方，最高 2,048）。
  • 模拟输出特性：在原生频率高达 400kHz 时，总谐波失真（THD）≤ 1.0%。
  • 数字输出的角位置精度：±1 部分在 100K，或在 1,500 PPR 时大约 12 弧秒。


应用领域

    FS310 适用于需要精确位置和速度检测的应用，如自动化控制系统、机器人技术、医疗设备和精密运动控制。


技术规格

  • 存储温度：-55°C 至 135°C
  • 工作温度：-40°C 至 125°C
  • 供电电压：3.3V ± 10%
  • 光学功率密度：50 mW/cm²
  • 回流温度：260°C（MSL-6 等级）
  • 静电放电免疫：±4 kV（HBM）


封装信息

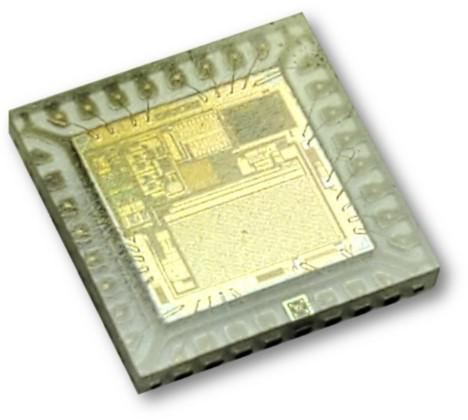

    FS310 的封装设计包括一个 LED 芯片，与传感器集成在同一封装中，提供了一个紧凑且坚固的解决方案。


应用电路

    FS310 支持主模式和从模式的上电序列，适用于不同的系统设计需求。产品数据手册提供了典型的应用电路图，包括推荐的电源配置和 I2C 接口连接。


数据手册

FS310.pdf
