产品名称：角度传感器

产品型号：HAL3725DJ-A

产品产地：德国

产品描述

    HAL3725DJ-A是TDK-Micronas GmbH生产的一款基于Micronas 3D HAL®技术的2D位置传感器。该传感器属于HAL 37xy家族，专为高精度的位置检测而设计，能够提供线性、比率度量的模拟输出信号，并具备集成的线路断裂检测功能。它适用于需要在各种环境条件下进行精确位置测量的应用场景。

产品特性

  • 模拟输出：提供比率度量的线性模拟输出信号。
  • 线路断裂检测：能够检测线路是否断裂，并在检测到时提供输出信号。
  • 温度和应力影响下的高稳定性：角度和位置测量对温度和应力影响具有极高的稳定性。
  • 宽电压范围：操作电压范围为4.5V至5.5V。
  • 宽工作温度范围：环境温度范围从-40°C至150°C。
  • 可编程性：通过非易失性存储器(EEPROM)进行编程，具有冗余和锁定功能。
  • 诊断功能：具备先进的板载诊断功能，增强了故障安全检测。

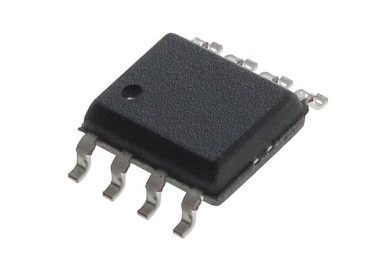

  • 封装类型：提供SOIC8-1封装。

应用领域

  • 线性运动测量：如EGR阀位置、离合器踏板位置、气缸和阀门位置感测。
  • 旋转位置测量：例如齿轮选择器、节气门阀位置等。
  • 底盘位置传感器：使用HAL 371x进行车身高度控制。
  • 非接触式电位计：提供非接触式的位置或角度测量解决方案。

技术规格摘要

  • 供电电流：在规定的温度范围内，供电电流为8mA至13mA。
  • 分辨率：对于HAL 3715/HAL 372x，分辨率为12位。
  • 采样频率：8kHz。
  • 存储和货架寿命：根据Micronas的存储条件文档，传感器的存储时间（货架寿命）无限。
  • 电气特性：包括过压和欠压检测、线路断裂检测等。
数据手册

HAL3725.pdf
