概述

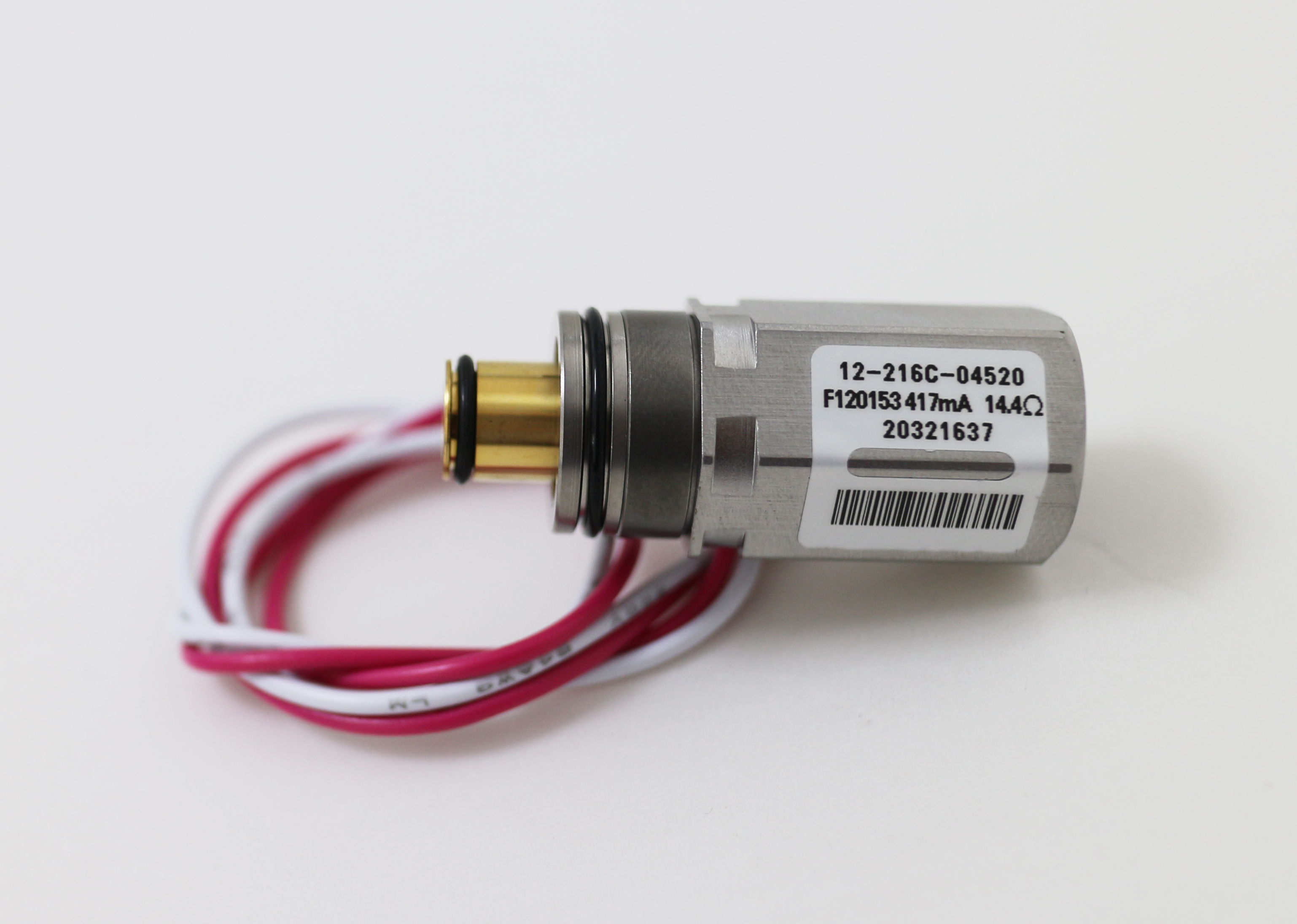

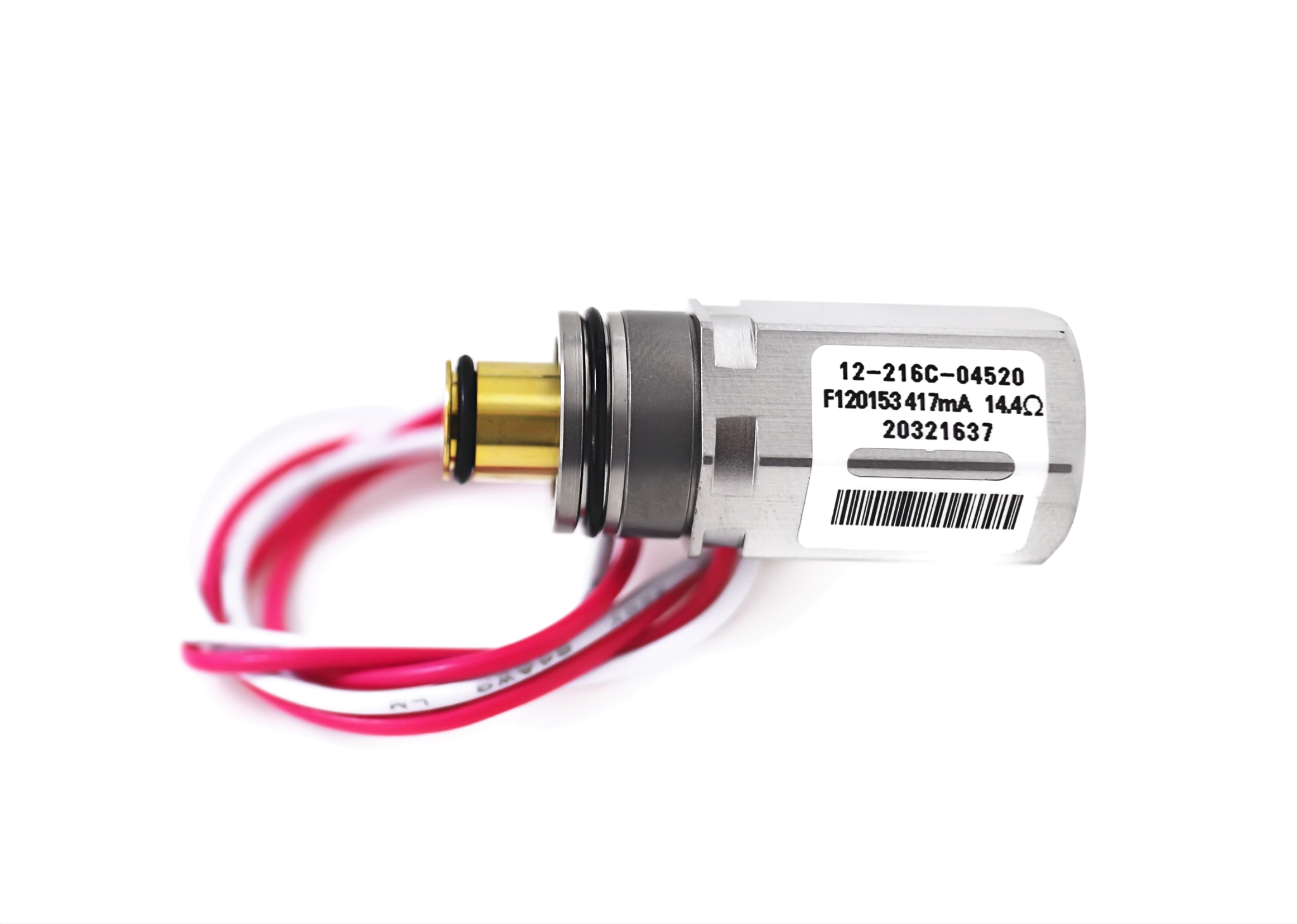

    The 12-216C-04520 是由 Fluid Automation Systems s.a. 生产的一款16毫米FLATPROP EQI压力补偿比例阀，设计用于精确控制空气、氧气或中性气体的流量。这款阀以其高精确度、高重复性和长寿命而著称，适用于多种工业自动化应用。

产品特性

  • 介质: 空气、氧气或中性气体
  • 孔径: 4.5毫米
  • 滤波要求: 需要20微米过滤器安装在阀前
  • 操作类型: 2路阀，常闭型
  • 滞后性: 详见第2页图表
  • 操作压力: 0 ... 7巴 (0 ... 101 psi)
  • 背压: 最大为入口压力的10%
  • 安装方式: 插装式，支架安装
  • 尺寸: 16毫米
  • 寿命预期: ≥ 1亿次循环（使用三角波信号）
  • 内部泄漏: < 10^-2 mbar l/s (≈0.6 ml/min) 至最大压力
  • 外部泄漏: < 10^-2 mbar l/s (≈0.6 ml/min) 至9.5巴
  • 重量: < 50克 (0.11磅)
  • 环境/介质温度: +10 ... +50°C (+50 ... +122°F)
  • 材料: 阀体 - 不锈钢/黄铜（仅当安装在底座上时使用）密封件 - FPM, NBR, EPDM

技术特性

  • 2/2 NC 压力补偿比例阀
  • 高精度
  • 增加流量 - 在2巴压力下，空气流量可达120 l/min
  • 平面活塞和弹簧，实现无摩擦操作
  • 高度可重复，超过1亿次循环

电气细节

  • 电压/频率: 详见标准型号技术数据
  • 功耗: 2.5 W 名义功率，在T=20°C时
  • 绝缘等级: F (155°C)
  • 电气绝缘: 1000 V AC
  • 保护等级: IP 51
  • 工作周期: 100%
  • 电气连接: 300 mm AWG24 飞行导线

应用领域

  • 工业自动化: 适用于自动化系统中气体流动的精确控制。
  • 实验室设备: 可用于实验室中的气体分配和控制系统。
  • 医疗设备: 可用于医疗设备中，特别是需要精确气体控制的场合。

数据手册

  FAS_Flatprop_EQI.pdf
