产品概述

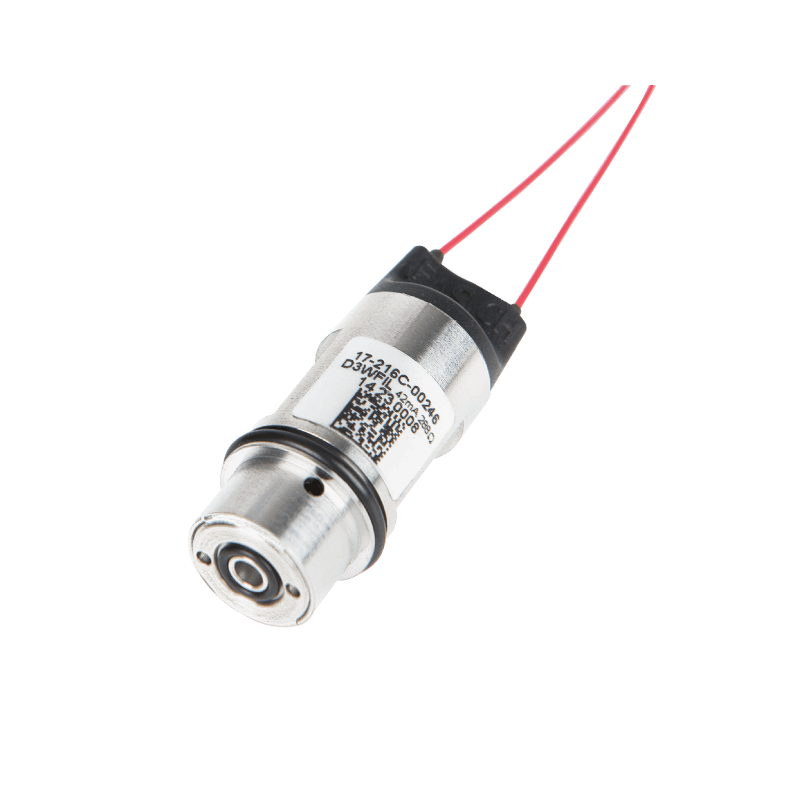

    型号 17-216C-00-41 是 FAS 16 mm FASPROP 系列的一款低流量比例阀，专为精确控制压缩空气和中性气体的流动而设计。这款直接作用式 2 路阀通常处于关闭状态，适用于需要高控制性和稳定性的应用。

产品特性

  • 介质兼容性：适用于压缩空气和中性气体。
  • 过滤要求：对于 0.05 至 0.3 mm 的孔径，已集成 5 μm 过滤器；对于 0.5 mm 的孔径，可根据要求集成 5 μm 过滤器或在阀前放置。
  • 操作压力：0 至 12 bar (0 至 174 psi)。
  • 安装方式：插筒式。
  • 尺寸：16 mm。
  • 孔径范围：0.05 至 0.5 mm。
  • 预期寿命：超过 100 百万个循环。
  • 泄漏等级：内部和外部泄漏为 10-3 mbar x l/s。
  • 保护等级：根据 EN60529 标准，IP51。
  • 重量：40 g (0.09 lbs)。
  • 环境/介质温度：0 至 +50°C (32 至 122°F)。空气供应必须足够干燥，以避免在 +2°C (35°F) 以下的温度形成冰。

材料

  • 阀体：不锈钢。
  • 与介质接触的内部零件：不锈钢。
  • 与介质接触的密封件：FPM（氟橡胶）、FFPM。

技术细节

  • 比例特性：在整个使用寿命中可重复的比例特性。
  • 高可控性：在 ml 范围内精确控制气体剂量。
  • 高稳定性：在闭环控制系统中具有高稳定性。
  • 清洁：适用于分析应用。

电气细节

  • 额定电压：详见产品数据表。
  • 额定功率：100% 额定功率。
  • 功耗：0.3 W（孔径 0.05 和 0.1 mm），0.5 W（孔径 0.2、0.3 和 0.5 mm）。
  • 电气连接：200 mm AWG26 飞行导线。
  • 电气绝缘：1250 V 交流电。
  • 绝缘等级：F（155°C）。

操作手册

  FAS_16mm_Fasprop.pdf
