产品概述

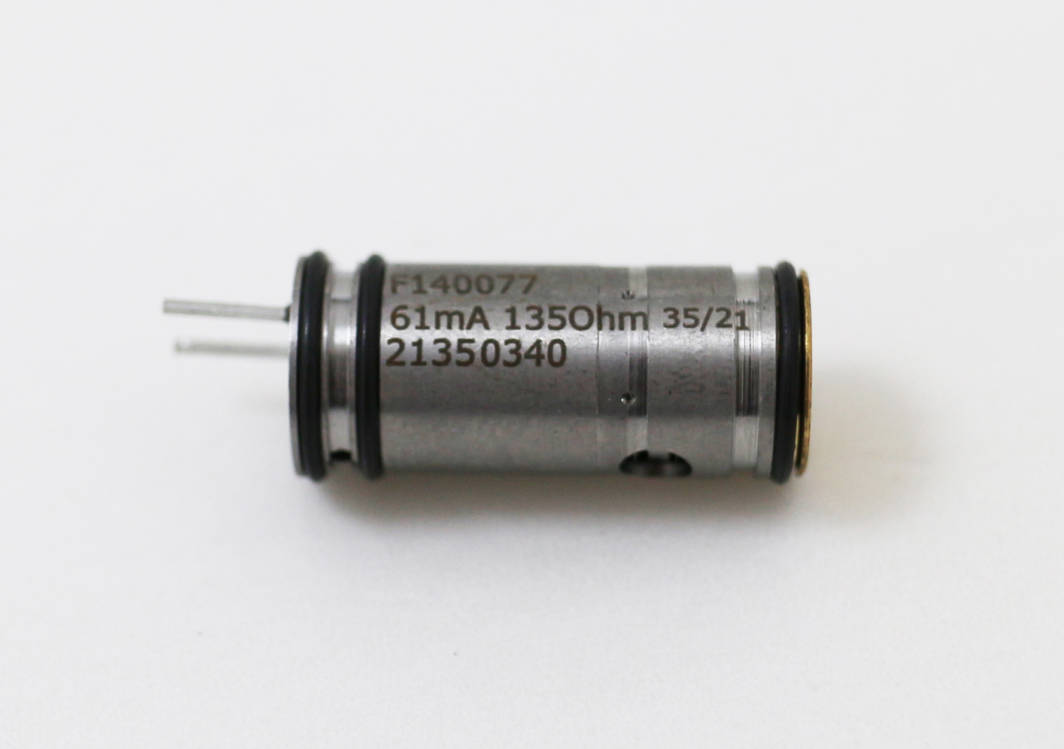

    型号 14-316CA01021 F140077 是一款专为工业应用设计的高性能电磁阀。这款直接作用式 2/2 方向电磁阀以其紧凑的设计、低功耗和长寿命而受到青睐。它适用于中性或腐蚀性介质的控制，广泛应用于自动化控制系统中。

产品特性

  • 紧凑尺寸：直径 8mm，长度 21mm，便于集成到空间受限的应用中。
  • 低功耗：仅 0.5W 的功耗，适合长时间运行，降低能耗。
  • 长寿命：设计用于承受高达 30 百万次的工作循环，保证长期使用的可靠性。
  • 环境适应性：可在高达 50°C 的流体温度下进行 100% 的直接驱动操作。
  • 介质兼容性：适用于中性或腐蚀性气体和液体，提供多种材料选项以满足不同应用需求。
  • 操作压力范围：在端口 1 可承受 0 至 2.1 bar (0 至 30 psi) 的压力，在端口 2 可承受 0 至 0.2 bar (0 至 2.9 psi) 的压力，以及端口 2 的最大反压为 0.5 bar (7.2 psi)。
  • 安装方式：提供插筒或阀块安装选项，以适应不同的安装需求。

技术规格

  • 电压：12V & 24V 直流电。
  • 额定电压容忍度：±10%。
  • 电气绝缘：500V 交流电，绝缘等级 F (155°C)。
  • 流体特性：孔径尺寸为 0.8mm，流量系数 Kv 为 0.1 (Cv: 0.007)。
  • 响应时间：小于 15ms，根据 ISO 12238 标准测量。
  • 预期寿命：大于或等于 30 百万次循环。
  • 环境/介质温度：从 -10°C 至 +50°C (从 +14°F 至 +122°F)。
  • 空气供应：必须足够干燥，以避免在 +2°C (+35°F) 以下的温度形成冰。

材料

  • 介质接触体：PEEK 材料。
  • 密封座：EPDM 或 FFPM，根据介质的化学性质选择合适的密封材料。

附加技术特性

    脉冲宽度调制 (PWM) 控制：可通过 PWM 信号控制阀门的开关，适用于精确控制阀门的应用场景。
